法兰与管道是怎样进行连接的呢？

2022-08-18 09:25:38

次

不锈钢法兰厂家介绍管道法兰按与管子的连接方式，可分为：平焊法兰、对焊法兰、螺纹法兰（整体法兰）、承插焊法兰、松套法兰。

平焊钢法兰适用于公称压力，不超过2.5MPa的碳素钢管道连接。平焊法兰的密封面可以制成光滑式、凹凸式和榫槽式三种。光滑式平焊法兰的应用量比较大，多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。

对焊钢法兰用于法兰与管子的对口焊接，法兰制作的结构合理，强度与刚度较大，经得起高温高压及反复弯曲和温度波动，密封性可靠。承插焊法兰常用于PN≤10.0MPa，DN≤40的管道中。

松套法兰俗称活套法兰，分焊环活套法兰、翻边活套法兰和对焊活套法兰。常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料，如碳钢材料的法兰环夹紧它以实现密封。

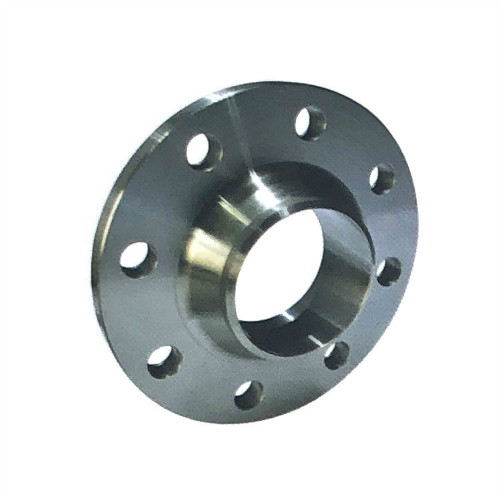

不锈钢法兰厂家

整体法兰常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。法兰连接结构是一个组合件，是由一对法兰，若干螺栓、螺母和一个垫片所组成。故法兰连接的设计中主要解决的问题是防止介质泄漏。

法兰密封的原理：法兰在螺栓预紧力的作用下，把处于密封面之间的垫片压紧，当垫片单位面积上所受到的压紧力达到一定的数值会使垫片变形而被压实，把密封面上的凹凸不平处填满，这样就为阻止介质泄漏形成初始密封条件。所需的这个压紧力叫垫片的预紧密封比压，单位为MPa。

预紧密封比压主要决定于垫片材质。工作状态内压轴向力拉伸，降低了压紧力。垫片有足够回弹能力，补偿变形，预紧密封比压值不小于某一值，保持良好密封。反之回弹不足，预紧密封比压下降到工作密封比压以下，甚至密封处重新出现缝隙，则此密封失效。
